安徽某制塑行業VOCs在線監測系統技術規范要求，上海麥越環境技術有限公司出具解決方案，上海麥越已經和國內數十家企事業單位開展合作，形成長期的伙伴關系，產品與系統方案廣泛應用于化工、制藥、印刷、印染、橡膠、塑料等行業的環境監測、廢氣治理領域。

一、總則

1.1 本技術規范書適用于XXXX有限公司XXXX車間 VOCs 在線監測系統項目。

1.2 本技術規范書提出的是最低限度的技術要求。賣方應滿足本技術規范書和工業標準的要求提供高質量服務。

1.3 賣方在執行本技術規范書要求與工業標準有矛盾時，按較高標準執行。本技術規范書中未提及的內容均應滿足或優于本技術規范書所列的國家標準和有關國家標準。

1.4 本技術規范書經過維修雙方確認后作為采購合同的技術附件，與合同正文具有同等的法律效力。

1.5 本技術規范書未盡事宜，由購買雙方協商確定。

二、現場條件

本工程的氣象條件和地理?xiàng)l件如下：

2.1 氣溫

年 平均 氣 溫 15.7 ℃

極端最高氣溫 39.1 ℃

極端最低氣溫 -11.9 ℃

最熱月平均氣溫 28 ℃

最冷月平均氣溫 2.1 ℃

2.2 濕度

年平均相對濕度 75%

2.3 氣壓

年平均氣壓 100.78 kPa

年最低氣壓 98.25 kPa

年最高氣壓 103.66 kPa

2.4 降雨量

年平均降雨量 862.5 mm

最大月降雨量 422.3 mm

最大日降雨量 134.7 mm

最大時降雨量 49.8 mm

2.5 風速

年平均風速 2.31 m/s

最大風速 21.7 m/s

瞬 時最大風速 23.5 m/s

全 年主導風向 E

年 次主 導 風向 NE

2.6 地震烈度 7 度

2.7 最大積雪深度 15 cm

2.8 全 年無 霜 期 216 天

三、VOCs 在線監測系統技術要求

1  測量項目

? 煙氣中的甲烷、非甲烷總烴濃度，顆粒物濃度及煙氣溫度、壓力、流速、濕度、流量等煙氣參數

2  測量方法

? 煙氣采樣方法：完全抽取+高溫法

? 甲烷/非甲烷總烴監測方法：氣相色譜法

? 氧氣：氧化鋯法

? 溫度測量方法：溫度傳感器

? 壓力測量方法：壓力傳感器

? 流速測量方法：差壓法（皮托管）

? 濕度測量方法：傳感器法

3 VOCs 在線監測系統特點

系統主要具有以下特點：

一套儀器同時分析甲烷、總烴多個組分；

采用氣相色譜法，是國際公認的 VOCs 檢測方法，滿足美國 EPA 標準的技術要求；

分析周期快，單次循環周期小于 2min，保證監測實時性；

系統采用全熱法，從采樣到分析全程高溫，無需除水，有效避免樣品損失，保證監測數據準確可靠，符合美國、歐盟的標準；

采樣管線、主流路器件選用抗腐蝕和惰性化的材料，減少樣品吸附，數據可信度高；

具備自動吹掃功能，可自動去除濾芯表面的粉塵，延長濾芯使用壽命；

具備自動校準功能，無需值守，限度減少維護量；

4 VOCs 在線監測系統主要技術指標

VOCs 在線監測系統重要技術要求：

1）★管路閥箱、檢測器、色譜柱分析模塊要求具備完全獨立控溫能力，無溫度交叉干擾，確保分析

數據的質量(提供儀器制造商蓋章的技術證明文件)；

2）★切換閥要求：配置高性能轉動兩位切換閥，采用進口部件；(提供儀器制造商蓋章的技術證明文

件及進口產品報關單)；

3）擁有色譜/質譜分析技術相關**，或者非甲烷總烴等 VOCs 相關檢測裝置相關的 5 項以上**。

4）★提供第三方發布的軟件產品類別界定報告。（需提供相關證明材料）

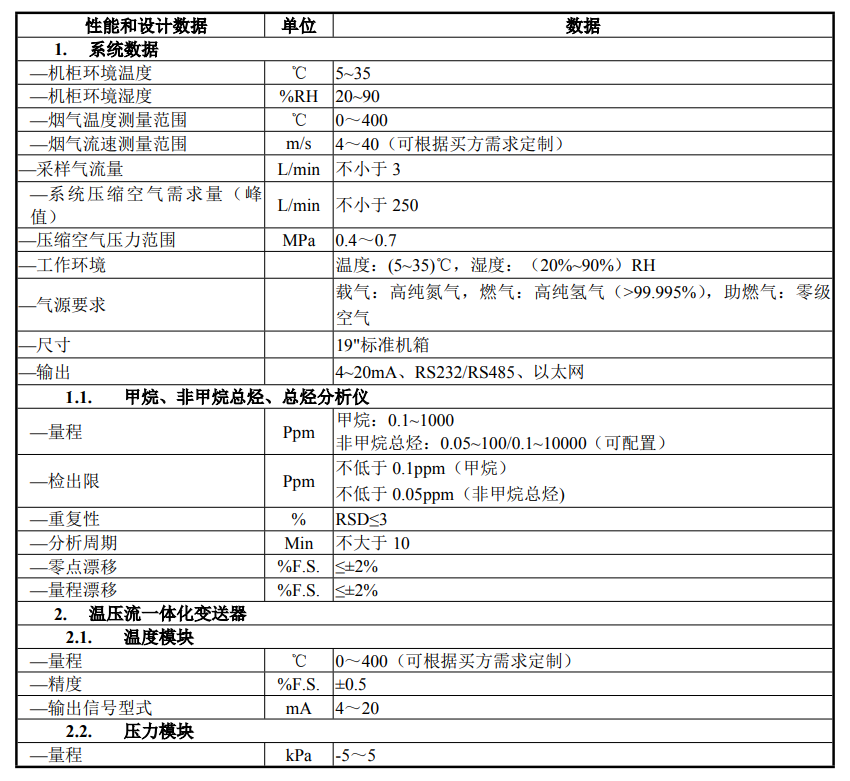

5 分析儀、溫壓流一體變送器、濕氧分析儀

6 氫氣發生器

性能指標：

純度:99.999%

流量:0-300ml/min

輸出壓力:0~0.4Mpa

電壓:220V±10%

輸出管徑 1/8"

自動補液(從儀器外部?jī)?chǔ)水器自動補充蒸餾水或去離子水到儀器內) 5/40C。

7 零氣發生器

項目                        數值

輸出流量                 20SLPM，當 30Psig 時

露點                       ＜-30℃（＜15L）；＜-20℃（＞15L）；

甲烷                       ＜5ppb

非甲烷總烴             ＜0.25ppb

8 采樣預處理單元（采樣探頭、伴熱管線）

1、采樣探頭

1. 使用溫度：-20~50℃，采樣流量 5L/min。

2. 過濾精度 2um

3. DN50 法蘭接口

4. 采樣接口φ8mm

5. 內反吹接口φ8mm

6. 全程標定接口φ8mm

7. zu高控制溫度 180℃

8. 電氣接口 M16*1.5

2、伴熱管線

1.恒功率電伴熱帶經過增安型防爆認證。

2.系統具備伴熱管溫控異常報警功能，異常狀態下自動停止采集樣氣。

3.采樣管溫度一般不小于 120℃，保證煙氣在采樣管內不會結露。

4.系統具備伴熱管溫控異常報警功能，異常狀態下自動停止采集樣氣。

3、預處理單元

1.系統需采用氣相色譜法；

2. 系統采用抽取式運行;

3.需具備自動吹掃功能，可自動去除濾芯表面的粉塵，延長濾芯使用壽命；

4.需具備自動校準功能，支持全程校準，無需值守，zuda限度減少維護量。

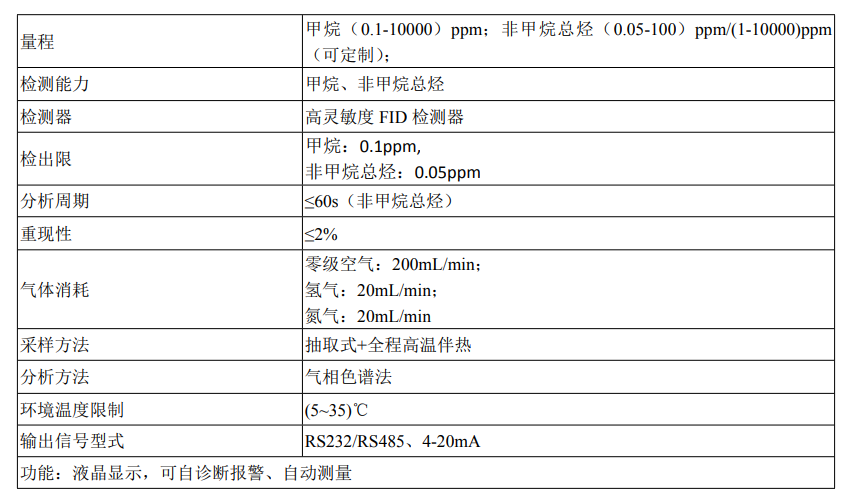

9 揮發性有機物監測子系統

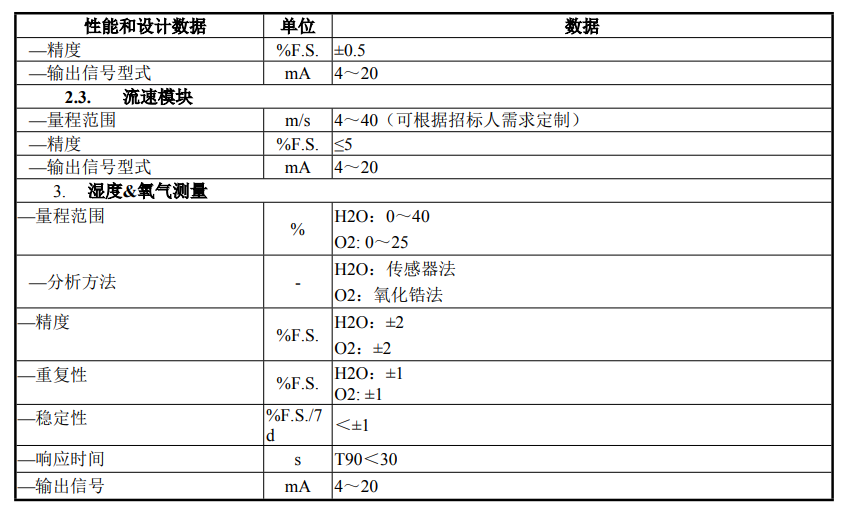

10 煙氣參數監測子系統

1、溫度、壓力、流速一體化測量?jī)x

測量方式：變送器測量

產品參數：

1. DN80 法蘭接口

2. 反吹接口 φ8mm

3. 電磁閥、絕壓/差壓變送器、溫度變送器接線盒

4. 電氣接口 M16*1.5

11 數據采集與處理子系統

1、數據監控和轉換功能

1.屏幕實時顯示測量值的干基值、濕基值和折算值。

2.屏幕畫面能顯示過程變量的實時數據和設備運行狀態。

3.具備按照環保標準制表和打印日?qǐng)?bào)、月報、年報表功能。

2、數據的存儲和檢索功能

1.硬件能存儲不低于 10 年以上的分鐘數據報表、小時數據報表、日?qǐng)?bào)表、月報表、系統報警記錄和系統操作記錄。

2.能夠檢索任意時間點的監測數據和任意時間段的報表。

3、監測參數設置功能

1.可設置各測量數據的報警上下限

2.可設置（4～20）mA 模擬輸入量有關參數和數據輸入開關量所代表報警含義

3.可設置管道橫斷面面積

4.系統具有多級管理權限，可以根據需要設置管理權限和登陸密碼。

4、數據遠傳功能

選擇合適數據遠傳單元，利用當?shù)鼐W(wǎng)絡與環保局環保信息平臺通信，上報監測數據

5、與企業內部 DCS 聯網與 DCS 聯網單元結合，向企業內部的 DCS 輸送濃度數據和報警信息。

6、數據上傳

要能把相關數據通過 GPRS 或 4G 等通訊方式上傳至當?shù)丨h(huán)保部門。

12 顆粒物分析儀指標

12.1 工作原理：激光煙塵探測儀作為測量顆粒物濃度的儀表，測量原理采用激光后向散射法。粉塵儀采用激光后向散射測試原理完成對被測煙道的粉塵濃度的測定。內嵌的高穩定激光信號源穿越煙道，照射粉塵粒子，被照射的粉塵粒子將反射激光信號，反射的信號強度與粉塵濃度成正變化。檢測粉塵反射的微弱激光信號，通過特定的算法即可計算出煙道粉塵的濃度。

12.2 量程：0~100,500,1000,2000,4000mg/m3，可設定。

12.3 零點漂移：±2%F.S./24h

12.4 量程漂移：±2%F.S./24h

12.5 示值誤差：±2% F.S.

12.6 響應時間：≤ 10s

12.7 煙道直徑：(0.7~20)m

13 反吹子系統指標

1.工作環境溫度：（-40~+60）℃

2.吹掃壓力：（0.4~1.0）MPa

3.探頭自動吹掃周期：根據塵含量

4.皮托管自動吹掃周期：根據塵含量

14 校準子系統

1.工作環境溫度：（-40~+60）℃

2.校準氣：甲烷/非甲烷混合標準氣體（量程氣），N2 標準氣體（零點氣）。

3.校準壓力：鋼瓶壓力輸出范圍（0.05~1）MPa

4.校準流量：3L/min，可通過流量計調節

5.校準管路材質：聚四氟乙烯管，終端卡套接頭 316L 不銹鋼

6.校準閥門：全閥體不朽鋼，密封件丁腈橡膠

7.手動校準控制：可通過手動按鈕或系統軟件操作發起

8.自動校準控制：系統軟件按用戶設置的時間、頻率自動操作標氣閥門完成，周期 0 天~365 天間可任意設定，時間 0 點~24 點可任意設定，零點校準、量程校準可分別設定

9.校準記錄：系統可自動記錄標定時原始值，自動計算并記錄零點漂移、量程漂移值，自動記錄校準的時間，所有校準相關數據可進行歷史查詢，并且在數據查詢時，如某段時間系統處于校準狀態，校準標識將標注在數據后

10.校準濃度：標氣濃度值在系統人機操作界面上進行設置并存儲

11.比對校準功能：除對儀表進行標氣校準外，系統支持比對校準。

15 品牌要求

四、賣方資格

投標人資格要求：

1.必須提供最少三臺以上的合同業績

2.必須通過當?shù)氐沫h(huán)保部門驗收合格（以第三方檢測報告為準），

3.一旦中標須儀器出現問題必須 x 小時到達現場

4.如果出現故障，必須提供免費的監測業務，免費提供相關儀器來代替

5.儀表生產廠家沒有被環保部門通報批評或者處罰，供應商不在環保局黑名單上。

五、包裝和運輸

5.1 賣方保證做到設備在運輸過程中不受臟污、損壞、變形、丟失、及受潮。對于外露的接觸表面，需有預防腐蝕的措施。所有運輸措施均應考慮設備在到達現場前的運輸過程中可能受到的最大加速度所產生的力。

5.2 所有部件的裝運，需在現場便于卸貨、搬運和安裝。為了正確的搬運和安裝，賣方提供

必要的吊鉤或吊裝設施，并在裝運文件中提供吊索布置圖。

5.3 凡是在運輸過程中容易松散的物件都固定在箱內，以防止相對移動。

5.4 包裝箱上用油漆書寫項目名稱，有在運輸、保管過程中必須注意事項的明顯標志和符號

（如上部位置、防潮、防雨、防震、起吊位置等）

5.5 設備往返運輸費用由賣方承擔

六、質量保證、設備的測試和檢驗

6.1 設備的設計和制造符合目前執行的國家標準全部指標。

6.2 在合同質保期內，如果分析儀發生由于本身質量問題而引起的故障和設備損壞，賣方將免費予以解決或免費更換損壞的部件。如遇重大問題，在 24 小時內可派遣工程師到現場解決問題。

6.3 在合同質保期外，如果分析儀發生故障和設備的損壞，將提供有償服務。服務的響應時間不超過 24 小時。損壞的部件價格按原合同執行。

6.4 供方需提供制造、采購設備、材料的檢驗報告。

6.5 質保期：VOCs 在線分析儀驗收合格交付使用 12 個月或者交貨后 18 個月，以先到時間為準。

七、技術資料

投標方需提交的技術資料：

設備一覽表

外購設備供貨商一覽表

所有設備的合格證

八、服務計劃

在合同設備現場安裝、調試、性能考核及設備驗收期間，投標人派出合格的技術人員到現場為招標人提供相應的技術服務工作。包括，設備安裝調試，詳細的技術交底，講解圖紙、操作規程、設備性能及有關注意事項等，解答合同范圍內招標人提出的技術問題，并進行必要的示范
